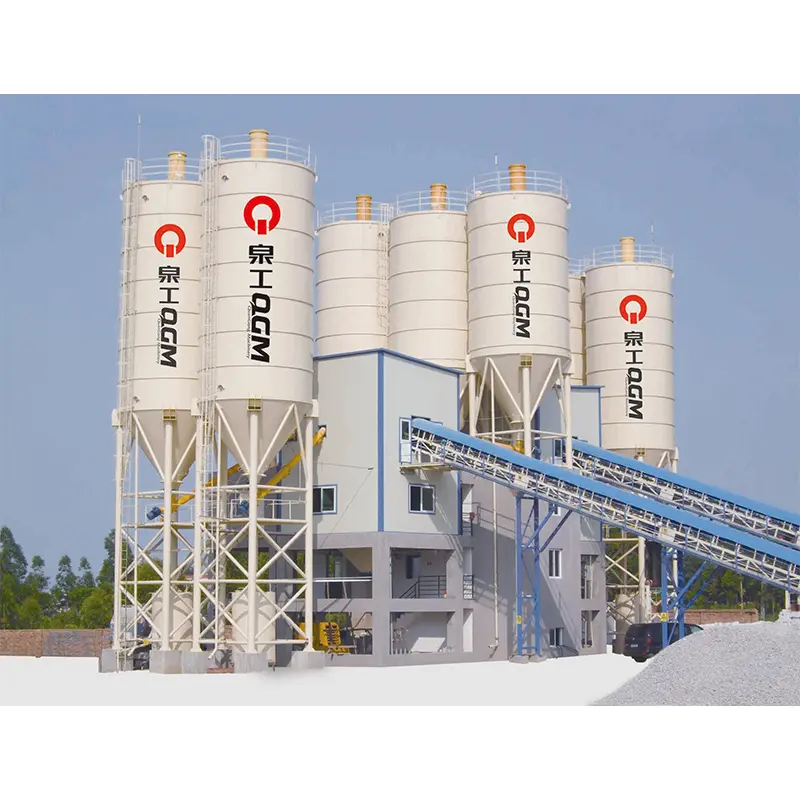

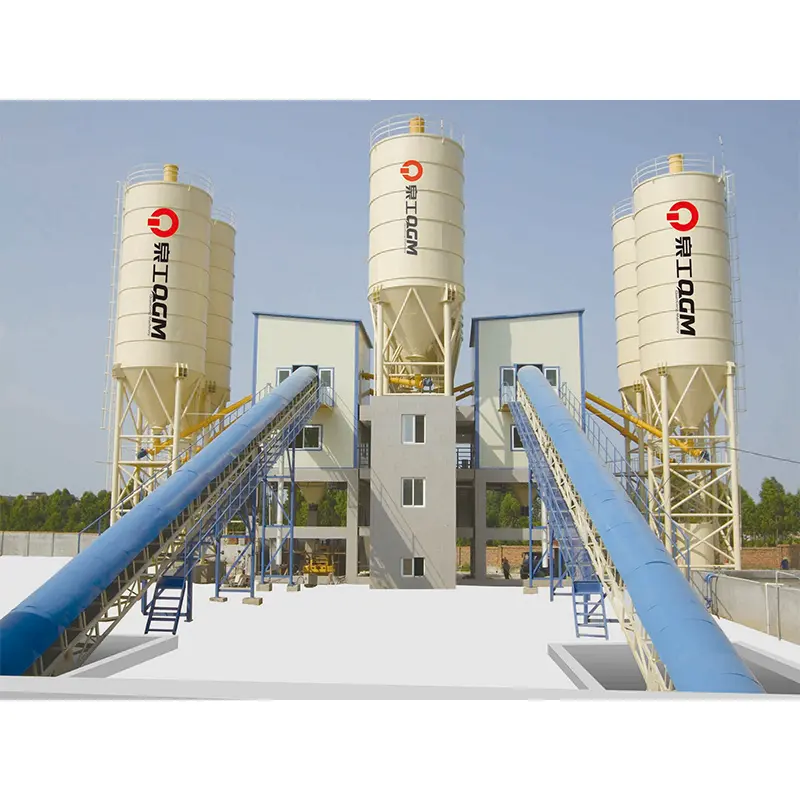

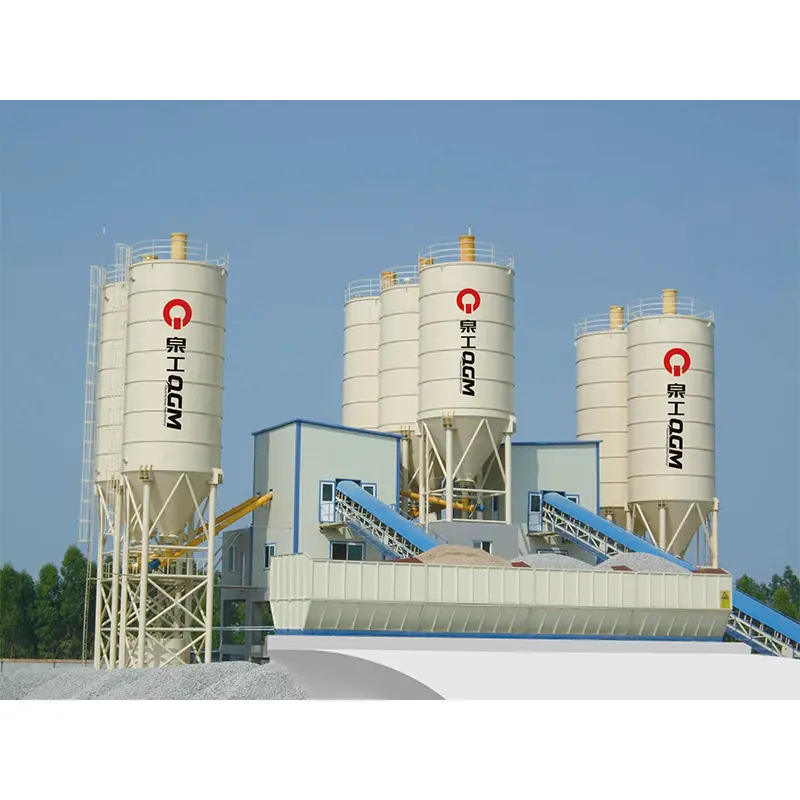

La serie HZS de planta mezcladora de concreto premezclado tiene las características:

A. Estructura modular popular internacional, con fácil instalación y montaje;

B. Mezclador Sicoma, con excelente rendimiento de mezcla, alta eficiencia y alto rendimiento de producción;

C. El sistema de control consta de computadoras dobles, con controles dobles;

D. Excelente protección ambiental, con sistema de extracción de polvo y diseño antiruido;

La serie HZS de plantas mezcladoras de concreto premezclado está diseñada para usuarios que requieren grandes cantidades

de concreto, provenientes de los proyectos de carreteras, puentes, puertos, aeropuertos, viviendas y edificios comerciales, y otros

construcciones de infraestructura.

Nota: la cantidad de contenedores de agregados se diseñará según los requisitos del cliente. La potencia total no incluye la potencia del transportador de tornillo.

A. El mezclador obligatorio horizontal de doble eje tiene una gran capacidad de mezcla con una mezcla uniforme y un alto rendimiento de producción. Las mezclas se mezclan ampliamente mediante los ejes y alcanzan la mejor calidad.

B.relación proporcional de uniforme;

Los ejes mezcladores adaptan la tecnología anti-aglutinante para evitar que el cemento se adhiera a los ejes. Los sellos del eje utilizan sellado múltiple

C.estructuras para prevenir eficazmente la fuga de lodo. Los cojinetes del eje están diseñados para fuera de borda y son reemplazables; las paletas, brazos y cuchillas mezcladoras están hechos de materiales especiales de aleación con alto contenido de cromo y manganeso. La resistencia al desgaste de las paletas mezcladoras ahorra tiempo y costos de reemplazo y, al mismo tiempo, mejora la durabilidad y confiabilidad de la máquina.

Puerta de descarga hidráulica

La apertura de la compuerta de descarga se puede ajustar mediante un sistema hidráulico según los requisitos específicos. Función de descarga de emergencia: cuando la máquina se detiene accidentalmente, puede abrir manualmente la puerta de descarga y descargar el

aditivos restantes.

Sistema de desaceleración

El sistema de desaceleración utiliza desaceleradores planetarios cerrados, sincronizados y de alta velocidad. La estructura compacta, la transmisión de alta eficiencia y el fácil mantenimiento mejoran en gran medida la durabilidad y confiabilidad de la máquina;

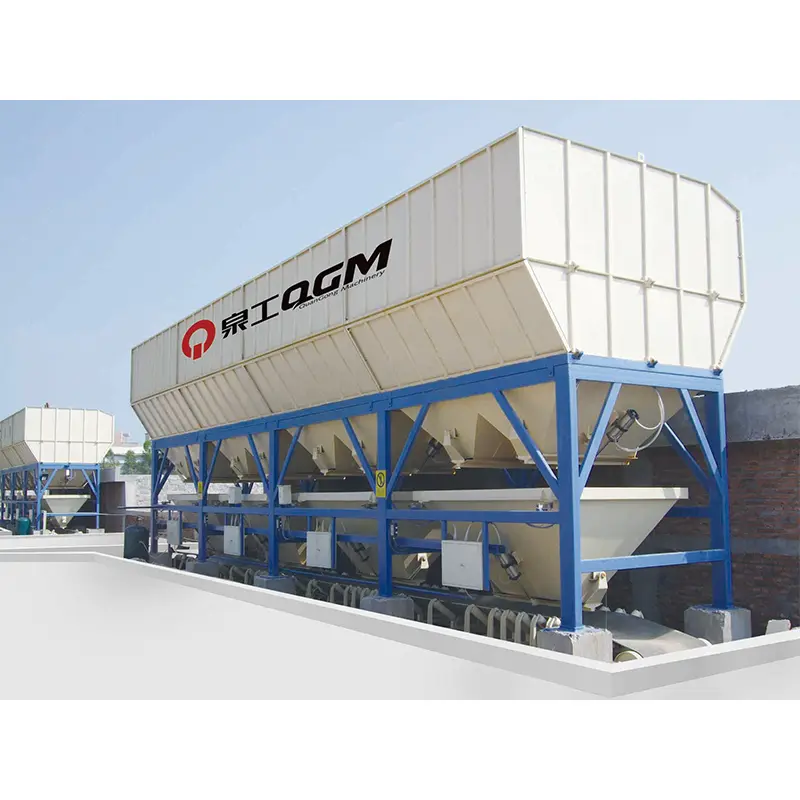

Dosificador de agregados

El dosificador de agregados puede diseñarse como subterráneo, terrestre y terrestre. Hay de 3 a 5 tolvas de agregados y utiliza un cargador para cargar los agregados; las compuertas de descarga de la tolva y la velocidad de descarga se controlan mediante una computadora a través de un cilindro. Después del escalado de los agregados, los agregados se transportarán a la tolva de transición mediante una cinta transportadora; Todos y cada uno de los agregados se pesan de forma individual o acumulativa, y se garantiza la precisión del pesaje. La precisión de la relación proporcional de los agregados se logra a través del sistema de control por computadora, que realimenta automáticamente los agregados si hay falta de peso, advierte si hay sobrepeso y corrige si hay alguna caída o error.

Torre de mezcla

Torre de mezcla de diseño moderno con estructura modular. Todas las partes de la torre de mezcla están conectadas mediante una estructura de pernos y tuercas. Es fácil y rápido instalar y desinstalar toda la planta, y ahorra tiempo y costos de instalación y prueba de la planta; La torre, con estructura compacta, está hecha de placas de acero externas cerradas y con formas coloridas, que son anti-ruido, anti-polvo y conservan el calor: Tiene plataformas y escaleras de mantenimiento y reparación con un espacio cómodo; El sistema de lavado tiene bombas de alta presión, con control automático y control manual; El diseño de estructura cerrada, el transportador de agregados cerrado y la iluminación externa de 360 ​​° permiten operación en todo clima; la torre de mezcla se puede diseñar con formas "-", "L" y "T". Los diseños extensibles son factibles según los requisitos específicos.

Sistema de pesaje de líquidos

El pesaje y suministro de agua se controlan mediante sensores de pesaje precisos, válvulas de mariposa neumáticas y válvulas esféricas, que garantizan la precisión del pesaje; el agua presurizada mediante bomba de agua puede rociar y mezclar con los materiales rápidamente en el mezclador, recoger el polvo y lavar el mezclador a fondo al mismo tiempo; el sistema de pesaje de aditivos, con sensor de pesaje, tiene un dispositivo único a prueba de fugas. Los aditivos, mezclados con agua, se rocían en el mezclador.

Sistema de pesaje de polvo

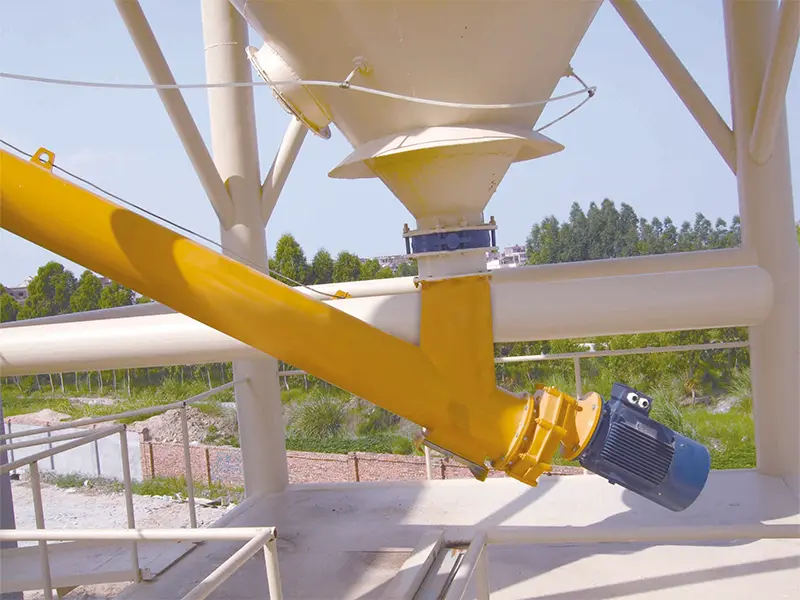

Los aditivos de cemento y polvo se transportan al sistema de pesaje de polvo mediante un transportador de tornillo. Con sensores de pesaje de alta precisión, utiliza un indicador de peso para controlar el pesaje. Después de alcanzar el peso establecido, el sistema de control enviará la orden para detener el transportador de tornillo, los materiales se descargan en el mezclador a través de la tolva de pesaje mediante una válvula de mariposa neumática. Se diseñarán diferentes soluciones para diferentes tipos de aditivos en polvo, para el almacenamiento, transporte y pesaje.

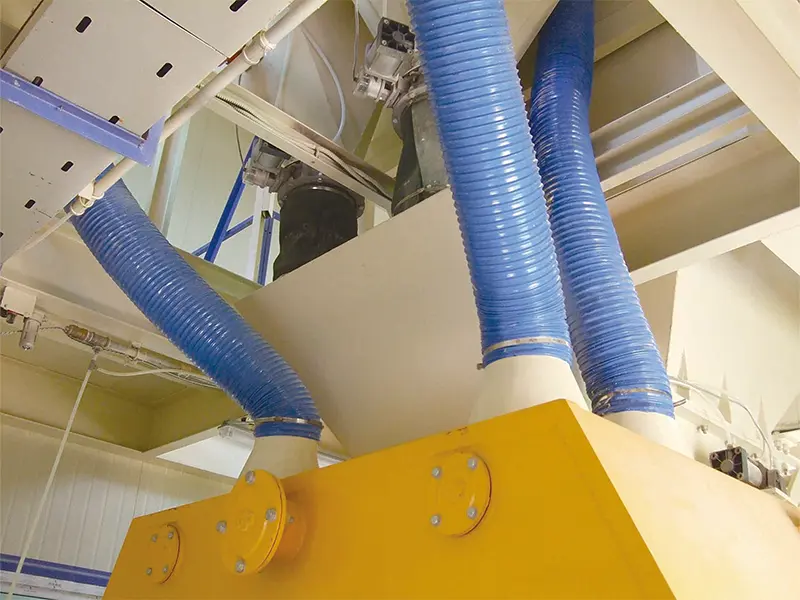

Diseño de protección ambiental

1.Todos los materiales en polvo se transportan en condiciones cerradas desde el transportador. dosificación. procesamiento por lotes. alimentación para mezclar:

2.El mezclador principal, la tolva de pesaje de cemento y la tolva de pesaje de cenizas volantes están conectados mediante tuberías de succión de polvo y un filtro de extracción de polvo obligatorio;

3.La pulverización atomizada de agua mezcla uniformemente el agua con cemento y, al mismo tiempo, recoge el polvo;

4. Las placas laberínticas resistentes al polvo y los filtros de extracción de polvo obligatorios en la compuerta de descarga de agregados minimizan la emisión de polvo y la contaminación;

5. La torre de mezcla completamente cerrada y la cinta transportadora cerrada reducen en gran medida la contaminación por polvo y ruido.

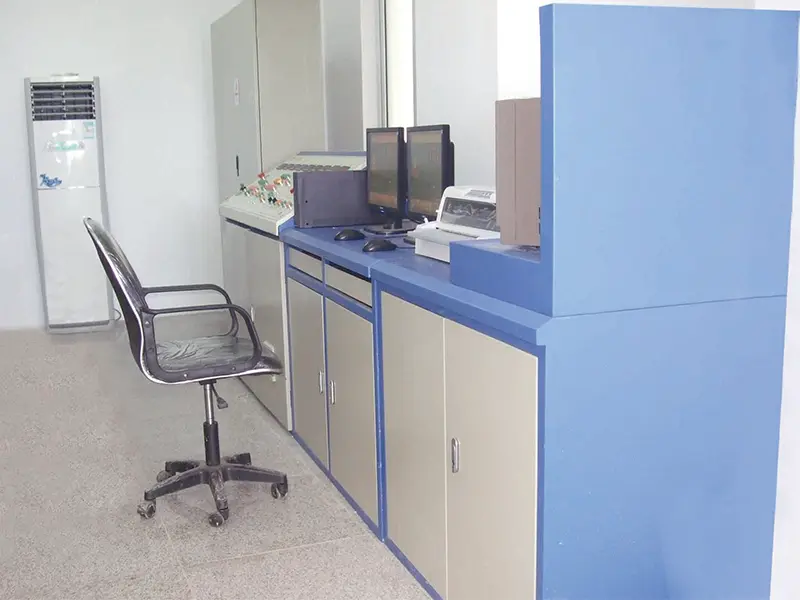

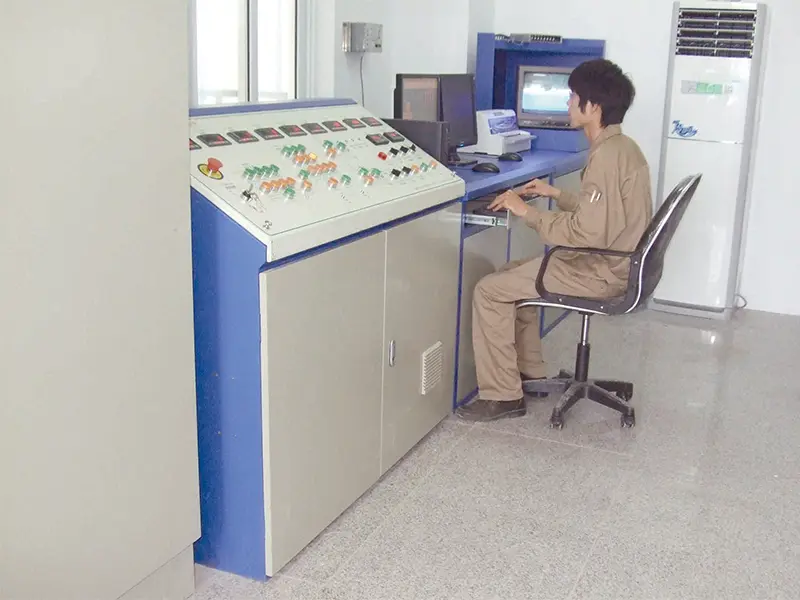

Sistema de control

El sistema de control utiliza una computadora industrial, que consta de computadoras dobles con controles dobles. Uno es el ordenador de control de producción y el otro es el ordenador de gestión de producción. La computadora de gestión es una computadora de respaldo para todo el sistema de control. Cuando la computadora de control no funciona, la computadora de administración se puede cambiar a la

Computadora de control para controlar la producción. Control automático y manual, fácil operación;

según requerimiento específico; en la sala de control;

B. Guardado automático de los datos de producción en el ordenador, impresión del diario. informes estadísticos mensuales y anuales de producción.

C. Precisión de pesaje: realimentación automática si hay escasez de peso, advertencia si hay sobrepeso;

D. Los operadores, con la ayuda del sistema de monitoreo de seguridad, conocerán y monitorearán las situaciones de funcionamiento de la planta mezcladora.

E. Solución de problemas a larga distancia mediante Internet y teleservicio, que mejora en gran medida la capacidad del usuario para solucionar problemas

sistema;

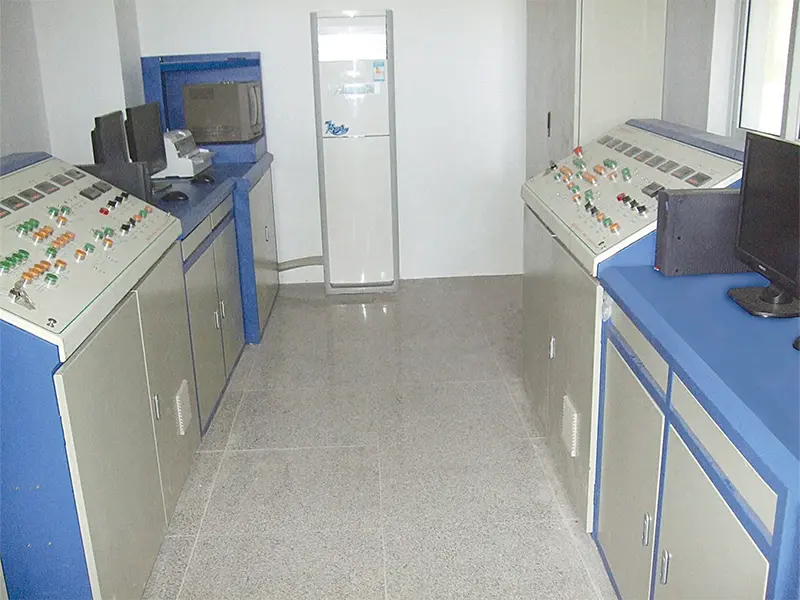

F. La sala de control, que está hecha de placas de acero con forma de colores, es espaciosa, antirruido y aislada térmicamente. Garantiza la

La temperatura de trabajo de los componentes eléctricos también mejora la comodidad de trabajo.

Serie HZS de planta mezcladora de concreto modular

La planta mezcladora de concreto modular HZS está especialmente diseñada para los usuarios que requieren buena capacidad de movimiento y transportabilidad de las plantas mezcladoras de concreto. Adopta una estructura modular y compacta internacional, con fácil montaje e instalación. Área de pequeña fábrica y producción altamente automática. Se utiliza ampliamente en carreteras, puentes, edificios y otras construcciones de infraestructura.

Sistema de control

El sistema de control utiliza computadora industrial.

control, con las características:

A.Producción automática de lotes de agregados,

transportar, mezclar y descargar;

B.Fácil operación, con control automático y manual;

C. Visualización dinámica del proceso de producción y estado en la pantalla de control;

D. Guardado automático de datos de diferentes recetas y registros de producción en la computadora, impresión de informes de producción según los requisitos específicos;

E. La sala de control tipo contenedor, que está hecha de placas de acero con formas coloridas, es espaciosa, antirruido y con aislamiento térmico. No solo garantiza la temperatura de trabajo de los componentes eléctricos, sino que también mejora la comodidad de trabajo.

dosificador

El dosificador consta de tres contenedores de agregados, que son para tres agregados diferentes. Los agregados se pueden cargar mediante cargador. Hay dos puertas de descarga neumática, para un pesaje aproximado y preciso. Los cilindros abren la puerta después de recibir la señal y descargan el material a la tolva de pesaje respectivamente.

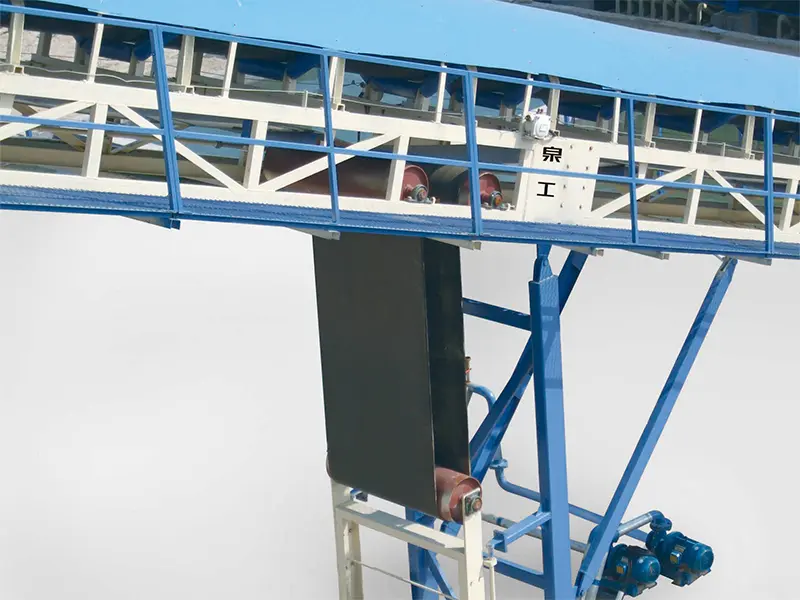

Sistema de transporte de agregados

Los agregados se transportan a la cinta transportadora mediante una cinta de pesaje y luego se transportan al mezclador para mezclarlos. La cinta transportadora tiene las características de un gran ángulo de inclinación al transportar, estructura compacta, funcionamiento estable y alta confiabilidad de trabajo. La cinta transportadora de artesa hace que la instalación y transportabilidad sea mucho más fácil y rápida. (También tenemos cinturón plano y cinturón de espiga para su elección).

Mezclador Obligatorio de Doble Eje Horizontal

1.El mezclador obligatorio horizontal de doble eje tiene una fuerte capacidad de mezcla con una mezcla uniforme y una alta producción. Los aditivos se mezclan ampliamente mediante los ejes y alcanzan la mejor proporción proporcional;

2. Los ejes de mezcla adaptan la tecnología anti-aglutinante para evitar que el cemento se adhiera a los ejes. Los sellos de eje utilizan estructuras multiselladas para prevenir eficazmente las fugas de lodo. Los cojinetes del eje están diseñados para exteriores y son reemplazables;

3. Las paletas, brazos y cuchillas mezcladoras están hechos de materiales especiales con alto contenido de cromo y aleación de manganeso. La resistencia al desgaste de las paletas mezcladoras ahorra tiempo y costos de reemplazo y, al mismo tiempo, mejora

la durabilidad y confiabilidad de la máquina.
